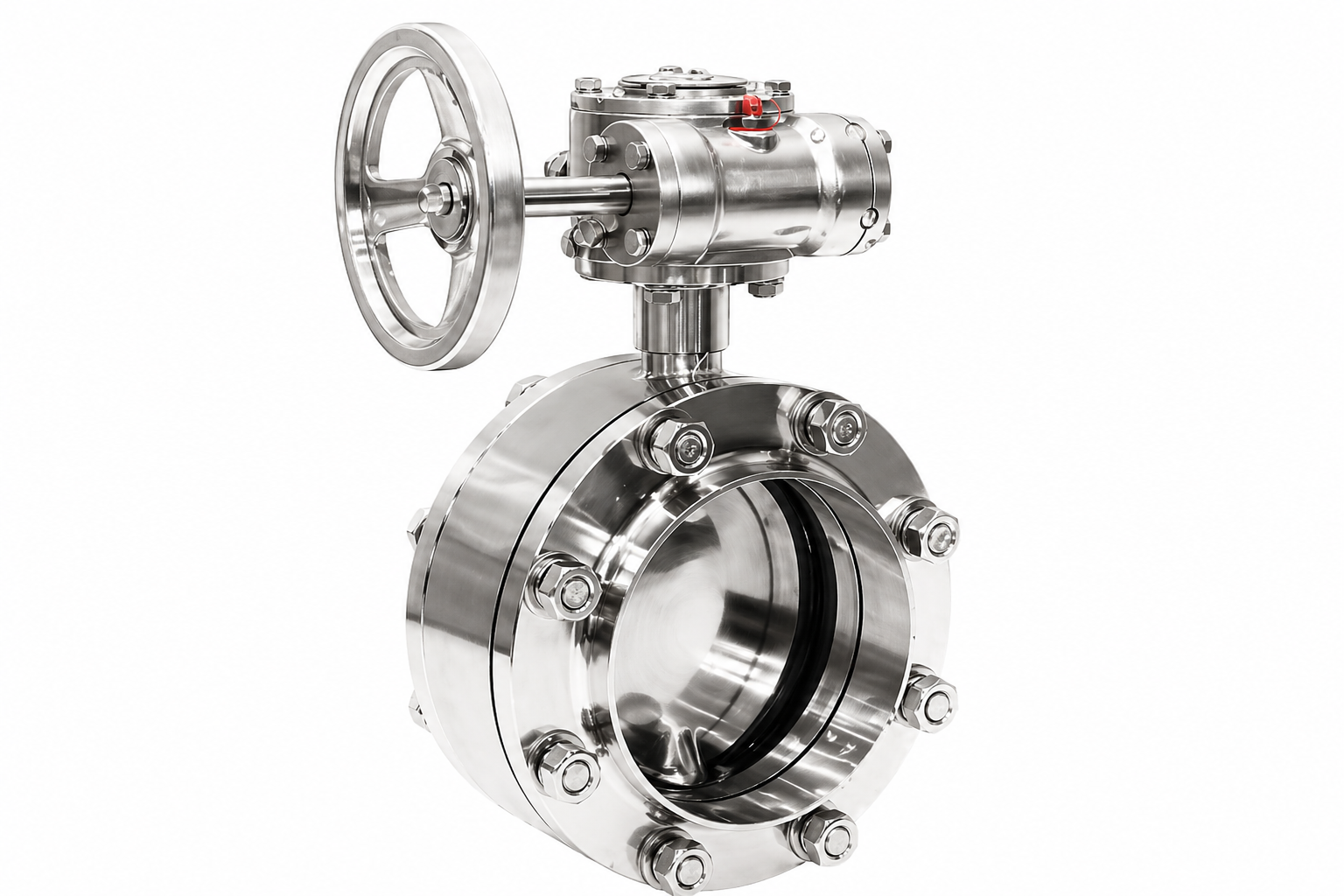

一体式蝶阀

蝶阀主体采用304奥氏体不锈钢加工制作，中间阀体采用焊接一体式成型，满足生物制药、食品饮料、石油、化工、蒸汽、液冷、数据中心等对密封要求高，洁净度高的场合;是零泄漏要求场景首选。采用全通径设计，具有流体阻力小、耐腐蚀强、拆装方便等特点，并且中头处采用了3道密封，大大增加了蝶阀密封的可靠性。

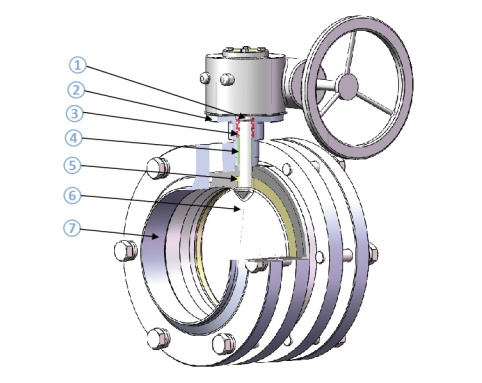

1.锁紧螺母设计

锁紧螺母装置确保在阀门操作时密封环和自润套正确处于密封函内不会上下窜动。

2.ENIS0 5211法兰平台

更加容易与阀门上端的驱动装置匹配。可适配涡轮头、气动执行器、电动执行器。

3.密封环

密封环采用内外各两道O型圈密封，密封环的槽宽与O型圈的线径经过计算，满足设计要求的填充率与拉伸率。

4.自润套

自润套采用PTFE材质，在阀杆中起导向作用。

5.EPDM 密封圈

密封圈采用EPDM材质满足GB/T42268-2022国家标准，可在-30°C~100°C介质下正常工作

6.蝶板

蝶板采用奥氏体不锈钢锻件，材料化学成分满足ASTMA182要求。

7.法兰

法兰焊接口采用了3AISODIN标准设计。

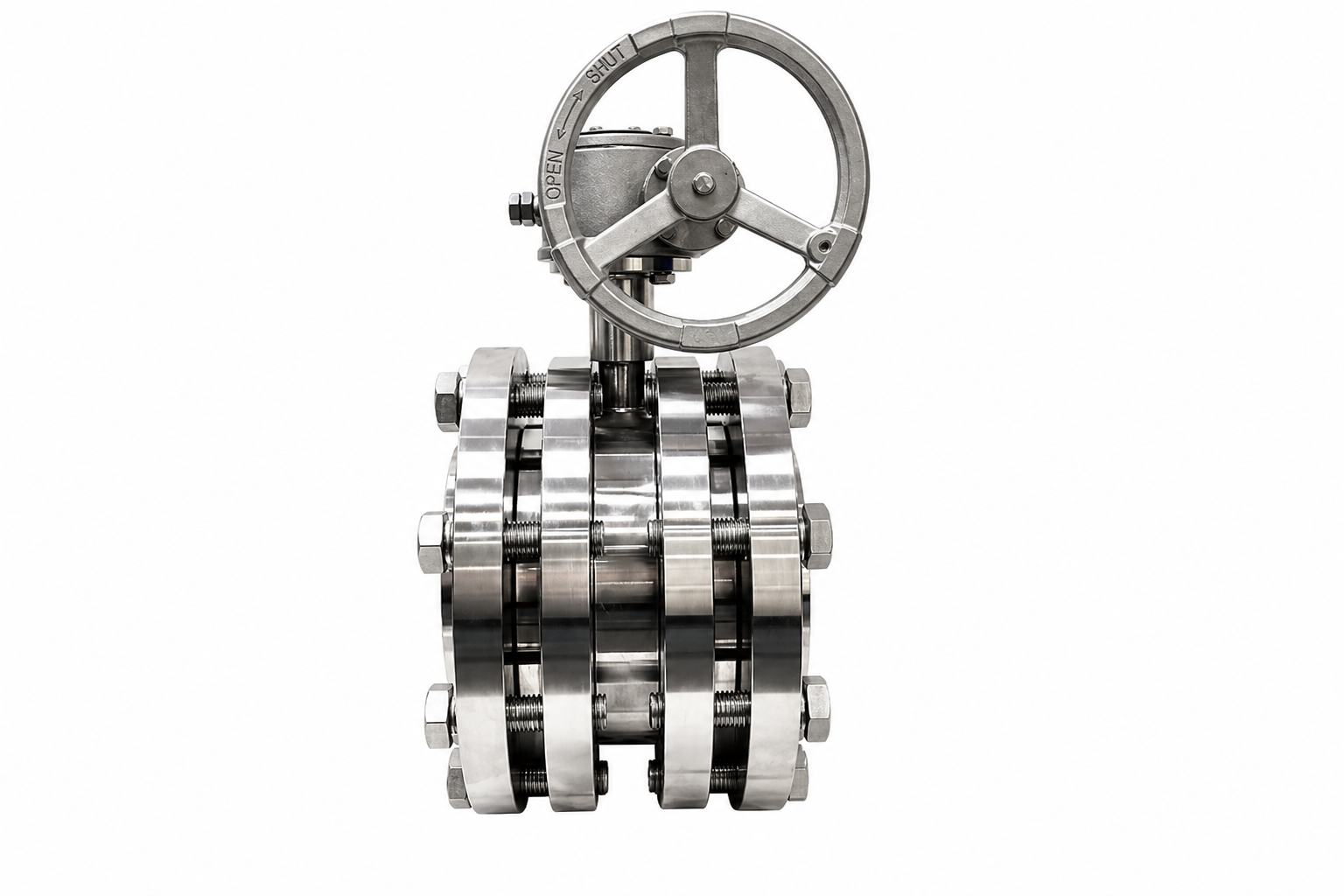

一体式结构：两侧阀体采用氩弧焊焊接成型；焊缝位置采用偏心设计，避免了高温对EPDM材料的伤害；一体式结构解决了从左右阀体间隙处的漏液问题。

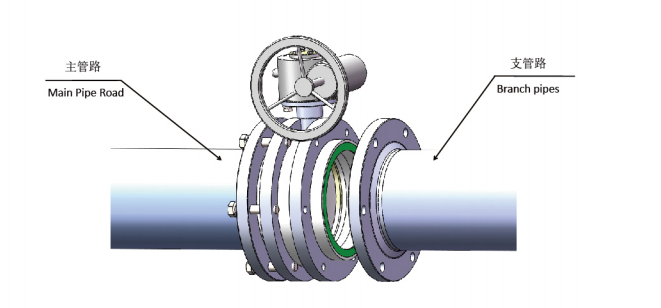

在线维护方案：维修可实现不停机维修,将阀门处于关闭状态，在主管路正常工作的状态下，将支管路的6颗螺栓拆下，即可对支管路进行维修,避免二次泄露风险，减少阀门拆卸时间。

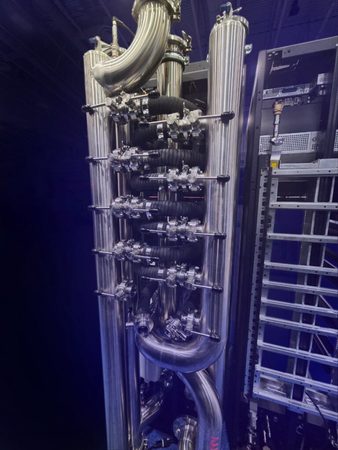

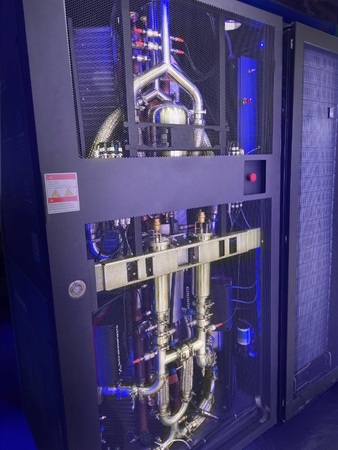

2025年7月深证某大数据中心CDU案列：
